Garlock GYLON EPIX® Style 3504
GYLON EPIX® Style 3504: je novo vyvinutá rodina PTFE tesnení

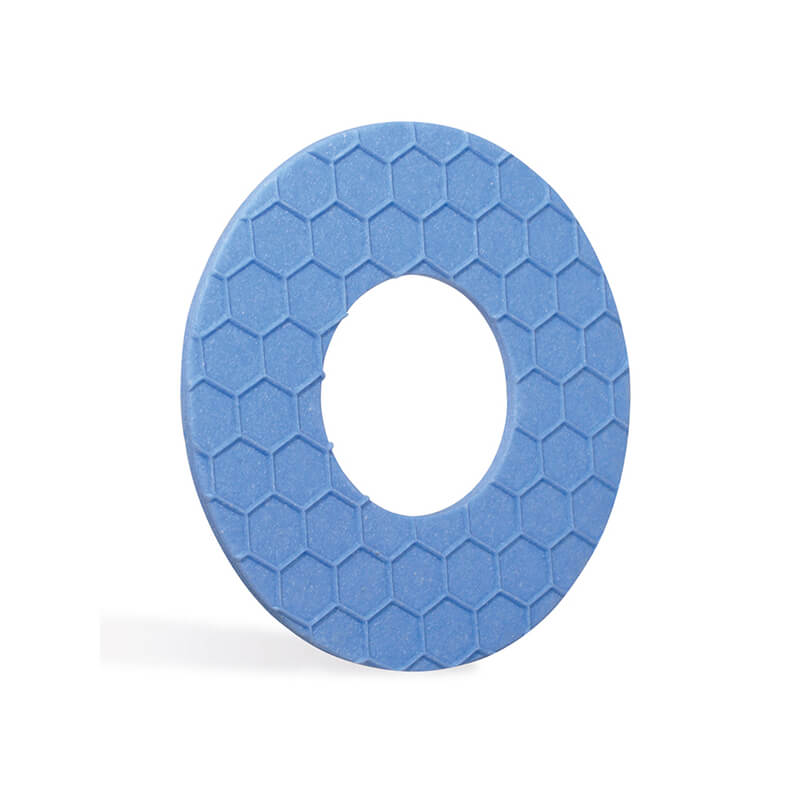

GYLON EPIX® Style 3504 je vysoko výkonný, hlinitokremičitanový mikroguľôčkový PTFE plošný materiál navrhnutý na použitie v mnohých kyselinách, niektorých žieravinách, ako aj uhľovodíkov, chladivách a ďalších. GYLON EPIX® poskytne vynikajúci funkčný výkon kombináciou tradičných atribútov GYLON® s inovatívnym dizajnom povrchu. Ponúka širší rozsah aplikácií ako tradičné PTFE tesnenia. Šesťhranný profil poskytuje zlepšenú stlačiteľnosť a regeneráciu. Profilovaný povrch zmenšuje kontaktnú plochu počas počiatočného stlačenia, aby sa koncentrovala tlaková sila príruby pre lepšiu tesnosť.
Všeobecné údaje:
Farba:
Modrá
Rozmery dosiek (mm):
1500 x 1500
| Hrúbky (mm) | Tolerancie (mm) |
| 2,4 | 0,2 ( +/- 0,008 ) |
Charakteristika
- Zjednodušenie zásob –jedna veľkosť pre viac rozmerov
- Znížená strata produktu
- Jednoduchá inštalácia
- Vyššia tesniaca schopnosť -veľmi nízke emisie
- Zlepšené udržanie zaťaženia
- Lepšia kompenzácia
- Vyšší povrchový tlak pri menšom zaťažení
- Vyššie maximálne zaťaženie
- Vylepšená stlačiteľnosť a regenerácia
- Jedinečný tesniaci materiál
- Spoľahlivý materiál GYLON®
- Vhodné pre aplikácie s nízkou záťažou*
- Utesňuje nedokonalé príruby -opotrebované aj s jamkami
- Vynikajúca chemická odolnosť
- Zastaví prúdenie chladu
- Široký teplotný a tlakový rozsah
Odvetvia priemyslu
- Chemický
- Jedlo a nápoje
- Baníctvo
- Farmaceutický
- Primárne kovy
- Voda a odpadová voda
- Buničina a papier
- Energetický
- Ropa a plyn
- Jadrový
| Všeobecné vlastnosti tesnenia - GYLON EPIX® Style 3504-E | |
|---|---|
| Teplotný rozsah | -268 °C do +260 °C |
| Farba | Modrá |
| Zloženie | PTFE s aluminosilikátovými mikroguľôčkami |
| Tlakové zaťaženie ideálne / max | 52 / 83 bar |
| P xT, max.* hrúbok 2,4mm | 12000 |
| Udržanie zataženia ( DIN 52913 ) | 50% |
| Stlačiteľnosť (asTm F 36) | 52% |
| Obnovenie (asTm F 36) | 25% |
| Pevnosť v ťahu (asTm d 1708) | 10,3 Mpa |
| Utesniteľnosť na palivo ( ASTM F37B ) | 0,2 ml/h |
| Utesniteľnosť na dusík ( ASTM F37B ) | 0,15 ml/h |
| Plynová tesnosť (diN 3535/6) | <0,0005 mg/(s x m) |
| Plynová tesnosť (diN 3535/4) | 0,006 cc/min |
