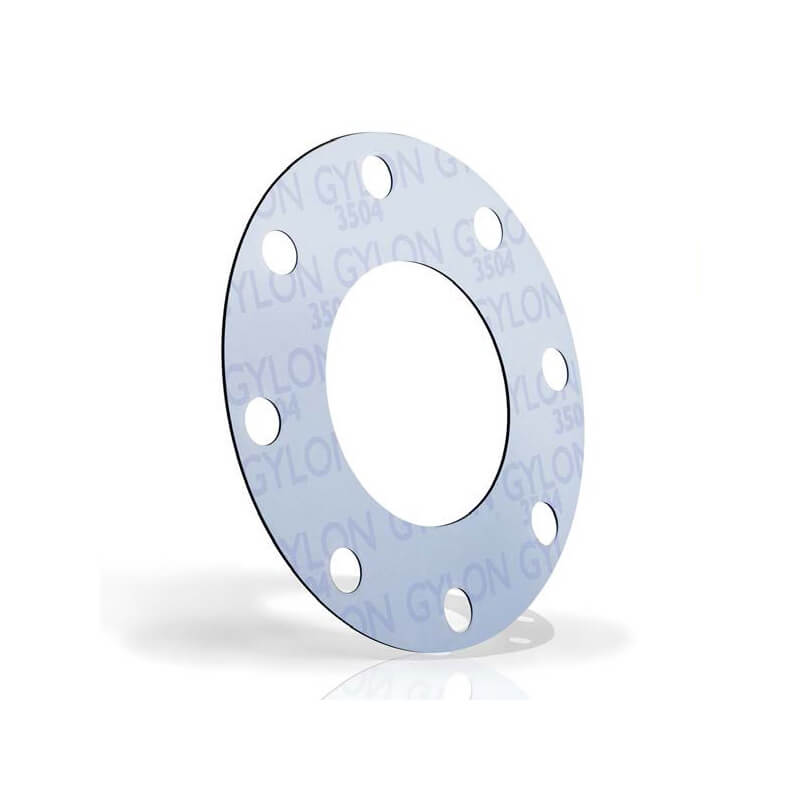

Garlock GYLON® Style 3504
GYLON® Style 3504 : vysokovýkonné PTFE tesnenie
GYLON®Style 3504 je vysoko výkonný tesniaci materiál vyrobený z viacvrstvového PTFE pre trvalú odolnosť. Je vysoko stlačiteľný a flexibilný a vhodný najmä pre nízko namáhané komponenty vyžadujúce nízke krútiace momenty skrutiek, tj smaltované a plastové príruby, sklenené rúrky, GRP (Glass Reinforced Plastic) a FRP (Fiberglass Reinforced Plastic). Tesnenie je vyrobené z PTFE s hlinitokremičitanovými mikroguľôčkami. Je určený na použitie v mnohých kyselinách, niektorých žieravinách, uhľovodíkoch, chladivách a ďalších.
Všeobecné údaje:
Farba: Modrá
Rozmery dosiek (mm): 1500 x 1500, 1500 x 2280, 1780 x 1780
| Hrúbky (mm) | Tolerancie (mm) |
| 0,8* | +0,13 / -0,13 |
| 1 | +0,13 / -0,13 |
| 1,6 | +0,15 / -0,15 |
| 2 | +0,15 / -0,15 |
| 3,2 | +0,25 / -0,25 |
| 4,8 | +0,40 / -0,40 |
| 6,4 | +0,50 / -0,50 |
*Hrúbka 0,8 mm: dostupná len veľkosť dosky 750×750 mm
Charakteristika
- Odporúča sa pre sklenené príruby
- Minimálne zaťaženie 10 N/mm2 (maximálne zaťaženie 150 N/mm2)
- Veľký pracovný rozsah
- Široký teplotný rozsah
- Zastaví prúdenie chladu
- Vysoká odolnosť
- Vhodné na vysoký tlak a vákuum
- Vynikajúca chemická odolnosť
- Dobré elektroizolačné vlastnosti
- Neobmedzená trvanlivosť
- Odolné voči poveternostným vplyvom a UV žiareniu
Aplikácie
- Potrubné systémy
- Tlakové nádoby
- Čerpadlá
- Umývacie systémy
- Skladovacie nádrže
| Všeobecné vlastnosti tesnenia - GYLON® Style 3504-E | |
|---|---|
| Teplotný rozsah | -268°C do +260°C |
| maximálne tlakové zaťaženie | 55 bar |
| P xT, max.* hrúbok 1,0 and 1,5 mm / 3mm | 12000 / 8600 |
| Pevnosť v tlaku pri tečení (diN 52913) 150 °C - 30 mPa / 175 °C - 50 mPa | 15 / - |
| Stlačiteľnosť (asTm F 36) | 25-54% |
| obnovenie (asTm F 36) | 30% |
| dotvarovanie relaxácie (asTm F 38) | 40% |
| Pevnosť v ťahu (asTm d 1708) | 14 MPa |
| tesnosť na palivo | 0,12 ml/h |
| Plynová tesnosť (diN 3535/6) | 0,15 cm3/min |
| Miera úniku (diN 28090-2), λ2,0 | <0,001 mg/ (s x m) |
| hustota (diN 28090-2) | 1,70 g/cm |
