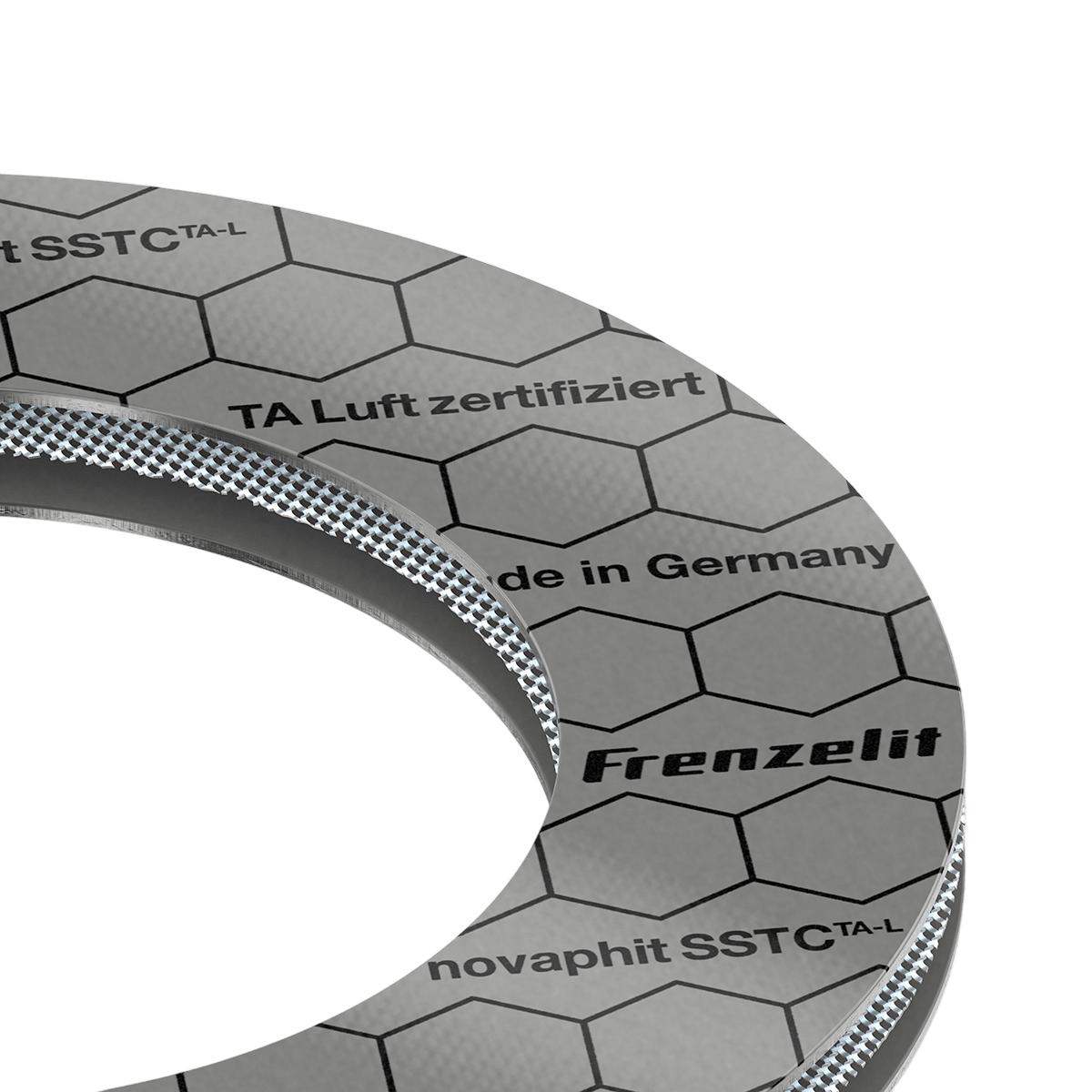

Novaphit SSTC
Ploché tesnenie z grafitu s vložkou z kyselinovzdornej nerezovej ocele (1.4404, AISI 316L) pre najvyššie nároky na odolnosť voči tlaku a teplote. Vynikajúca a to aj s meniacou sa záťažou. Rozšírená kovová vrstva, vďaka svojej trojrozmernej nekrížiacej sa geometrie je lepšia ako štandardné grafitové tesnenie so spletanou alebo plochou kovovou vložkou. Grafit použitý v novaphit SSTC má čistotu najmenej 98%.
Všeobecné údaje:
Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m
Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka
Tolerancia: ± 2 %

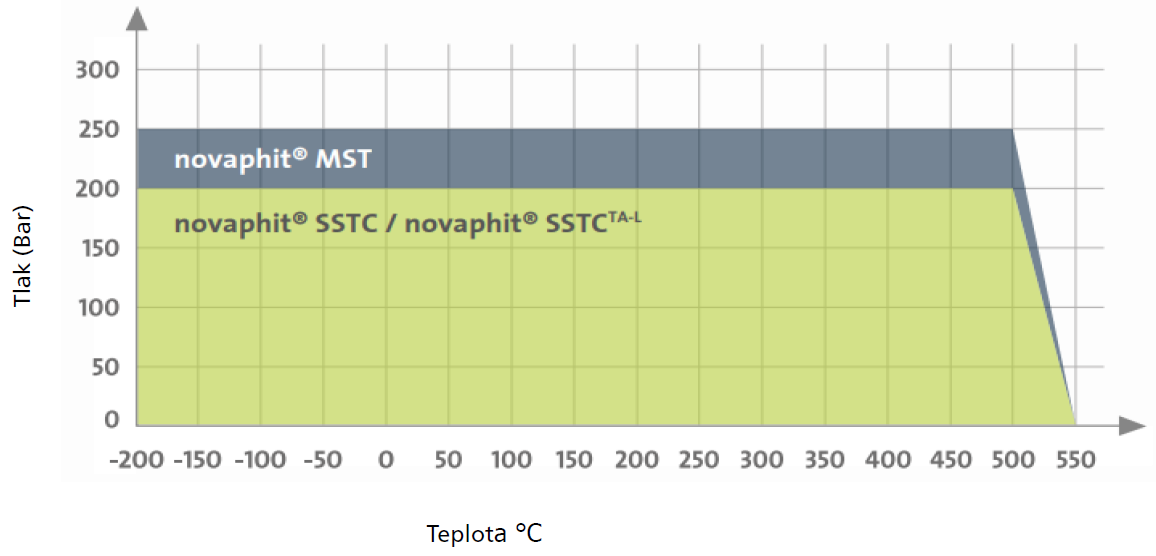

Oblasť použitia
| Technické údaje | Novaphit SSTC |
|---|---|
| označenie podľa DIN 28 091-4 | GR-10-l-1M-Cr |
| certifikácia | BAM, DVGW,Firesafe, GL |
| hrúbka [mm] | 1,0 / 1,5 / 2,0 / 3,0 |
| počet vložiek | 1 / 1 / 1 / 1 |
| materiál vložky DIN/ASTM | 1.4404 / AISI 316L |
| hrúbka vložky [mm] | 0,15 |
| max. teplota [°C] | od -200 do +550 |
| max. tlak [bar] | 250 |
| hustota DIN 28090-1 [g/cm³] | 1,65 / 1,45 / 1,35 / 1,25 |
| obsah popola v grafite DIN/ASTM [%] | ≤ 4 |
| obsah chloridu DIN 51 903 [%] | ≤ 50 |
| stlačiteľnosť ASTM F 36A-66 [%] | 30 / 35 / 37 / 38 |
| zotavenie ASTM F 36A-66 [%] | 15-20 |
| stálosť v tlaku DIM 52913 16h/300°C N/mm² | > 45 |
| plynupriepustnosť [cm³/min] | - |
| špec.množstvo netesnosti [mg/s/m] | - |
| ukazovateľe tesnosti (bD=20 mm) DIM E 2505 | |
| min. montážny merný tlak [M/mm²] | 20 |
| m DIN faktor | - |
| max. prípustný merný tlak [M/mm²] | - |
| max. príp. merný tlak za prevádzky [M/mm²] | - |
