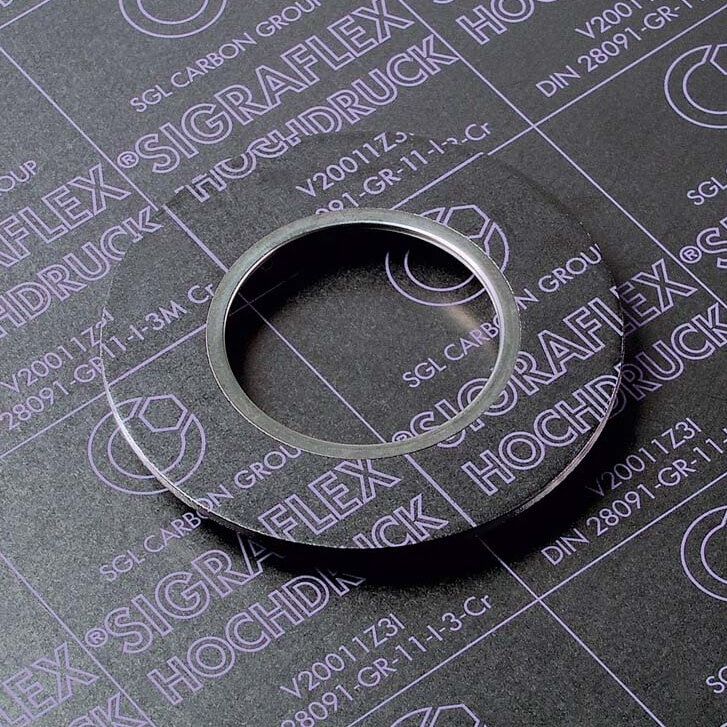

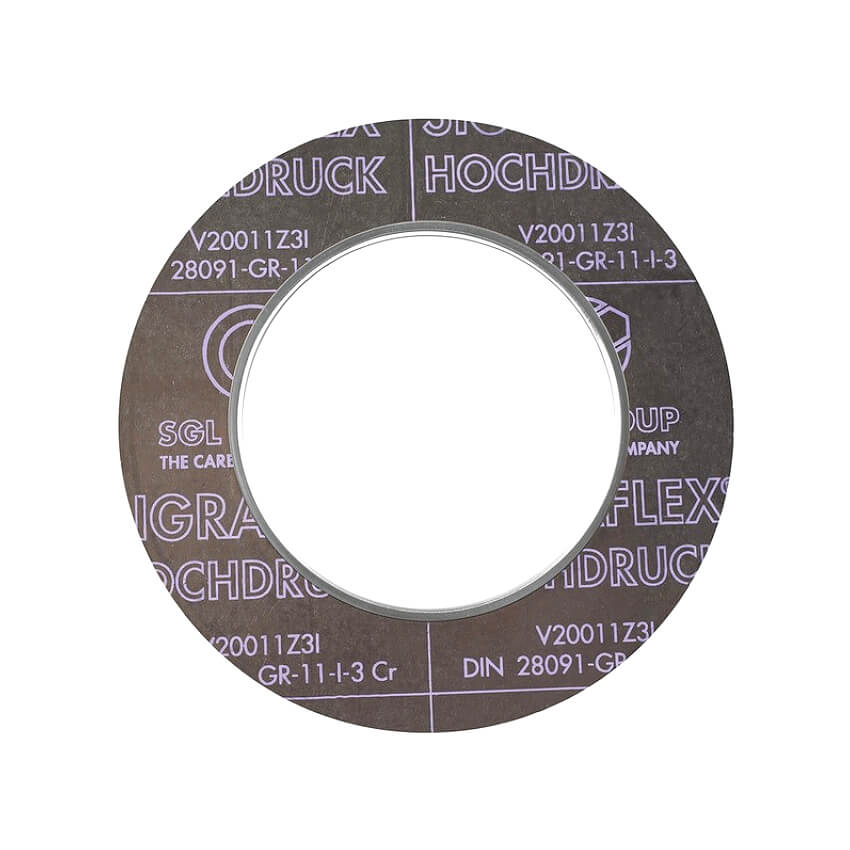

Sigraflex Hochdruck

Viacvrstvová kompaktná doska, ktorej zlisované vrstvy z kvalitného grafitu sú preložené fóliou z nerezovej ocele v závislosti na hrúbke dosky. Jej prednosťou je vysoká mechanická pevnosť, vysoká tuhosť, dlhodobá stabilita voči kompresii a odpruženiu v širokom rozsahu teplôt a taktiež odolnosť proti starnutiu a krehnutiu. Sigraflex Hochdruck je vhodný pre mechanicky a teplotne vysoko namáhané tesniace spoje a príruby vo všetkých prevedeniach. Je vhodný pre utesnenie korozívnych horúcich médií, olejov, rozvodov pary, chemických látok a preto má široké využitie vo všetkých oblastiach petrochémie, chémie, plynárenstva, olejárstva, v jadrovom priemysle aj obecnom strojárstve.

Všeobecné údaje:

Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m

Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka

Tolerancia: ± 2 %

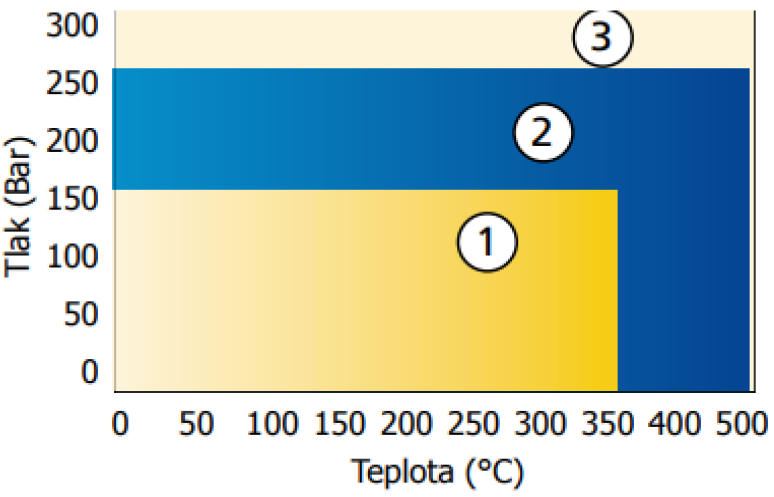

Oblasť použitia

doporučená oblasť použitia v súlade s chemickou odolnosťou
rozšírená oblasť použitia, doporučená konzultáciou
túto oblasť použitia je nutné konzultovať

Technické údaje	sigraflex hochdruck
označenie podľa DIN 28 091-4	GR-11-I-3-Cr
certifikácia	TA Luft, BAM, DVGW, Blow-out, Fire Test
hrúbka [mm]	1 / 1,5 / 2,0 / 3,0 / 4,0
počet vložiek	1 / 2 / 3 / 5 / 7
materiál vložky DIM/ASTM	1.4401/SS316 (L) (hladká)
hrúbka vložky [mm]	0,05
max. teplota [°C]	-269 až +550
max. tlak [bar]	250
hustota DIN 28090-1 [g/cm³]	1,1
obsah popola v grafite DIN/ASTM [%]	≤ 0,15
obsah chloridu DIN 51 903 [%]	≤ 20
stlačiteľnosť ASTM F 36A-66 [%]	37
zotavenie ASTM F 36A-66 [%]	17
stálosť v tlaku DIM 52913 16h/300°C N/mm²	≥ 48
plynupriepustnosť [cm³/min]	podľa TA Luft 3,9x10-5 mbar l/(sxm)
špec.množstvo netesnosti [mg/s/m]	podľa TA Lu ft 1,0x10-4 mbar l/(sxm)
ukazovateľe tesnosti (bD=20 mm) DIM E 2505
min. montážny merný tlak [M/mm²]	20
m DIN faktor	1,3
max. prípustný merný tlak [M/mm²]	290 / 270 / 240 / 200
max. príp. merný tlak za prevádzky [M/mm²]	230 / 210 / 180 / 160
