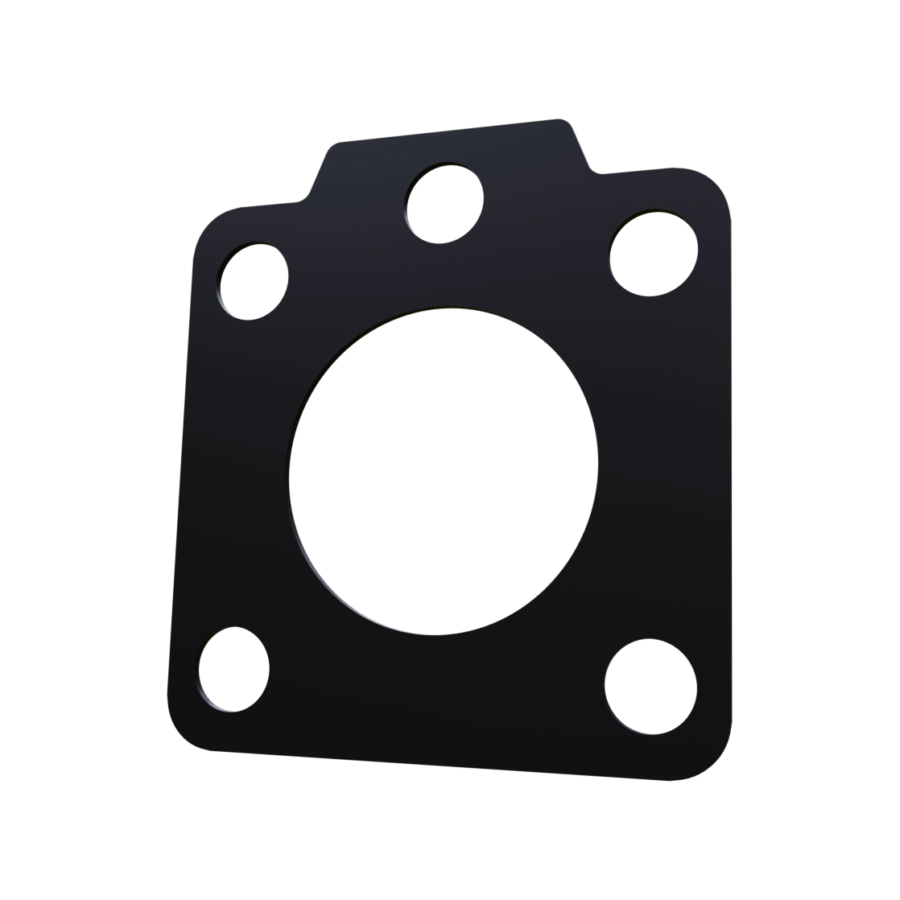

Temagraph S
Tesniaca doska vyrobená z expandovaného grafitu. Nie je vystužená žiadnou vložkou, ale je používaná pre výrobu dosiek s oceľovou vložkou. Používa sa ako tesnenie pre vyššie teploty alebo ako vrstva pre kamprofilové tesnenia či vložka pre PTFE opláštené tesnenia. Vyznačuje sa dobrou spracovateľnosťou.
Všeobecné údaje:
Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m
Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka
Tolerancia: ± 2 %

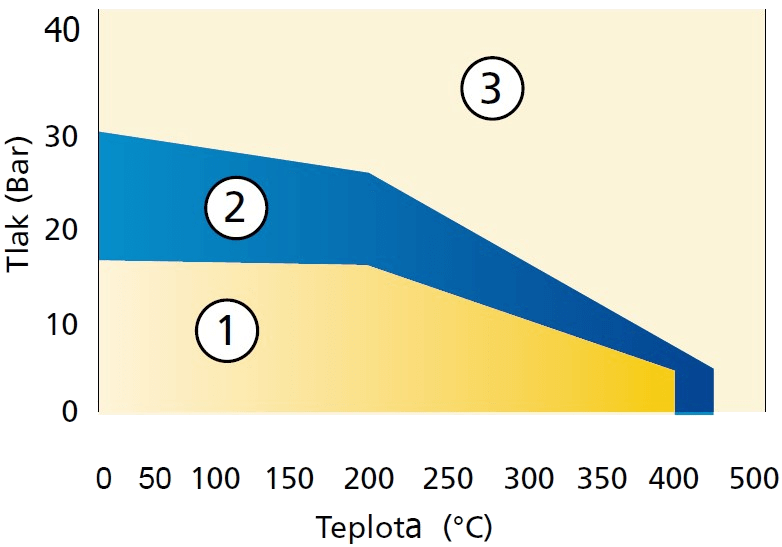

Oblasť použitia
- doporučená oblasť použitia v súlade s chemickou odolnosťou
- rozšírená oblasť použitia, doporučená konzultáciou
- túto oblasť použitia je nutné konzultovať
| Technické údaje | temagraph S |
|---|---|
| označenie podľa DIN 28 091-4 | GR-10 |
| certifikácia | BAM, DVGW, KTW |
| hrúbka [mm] | 1,0 / 1,5 / 2,0 / 3,0 |
| počet vložiek | - |
| max. teplota [°C] | od -200 do +500 |
| max. tlak [bar] | 40 |
| hustota DIN 28090-1 [g/cm³] | 1,0 |
| obsah popola v grafite DIN/ASTM [%] | ≤ 2,0 ≤ |
| obsah chloridu DIN 51 903 [%] | > < 50 |
| materiál vložky DIN/ASTM | - |
| hrúbka vložky [mm] | - |
| stlačiteľnosť ASTM F 36A-66 [%] | 10-15 |
| zotavenie ASTM F 36A-66 [%] | 40-50 |
| stálosť v tlaku DIM 52913 16h/300°C N/mm² | > 47 |
| plynupriepustnosť [cm³/min] | < 0,3 / < 0,6 / < 0,8 / < 0,85 |
| špec.množstvo netesnosti [mg/s/m] | < 0,05 / < 0,08 / < 0,1 / < 0,15 |
| min. montážny merný tlak [M/mm²] | 20 |
| m DIN faktor | 1,3 |
| max. prípustný merný tlak [M/mm²] | 160 / 140 / 120 / 100 |
| max. príp. merný tlak za prevádzky [M/mm²] | 140 / 120 / 100 / 80 |
