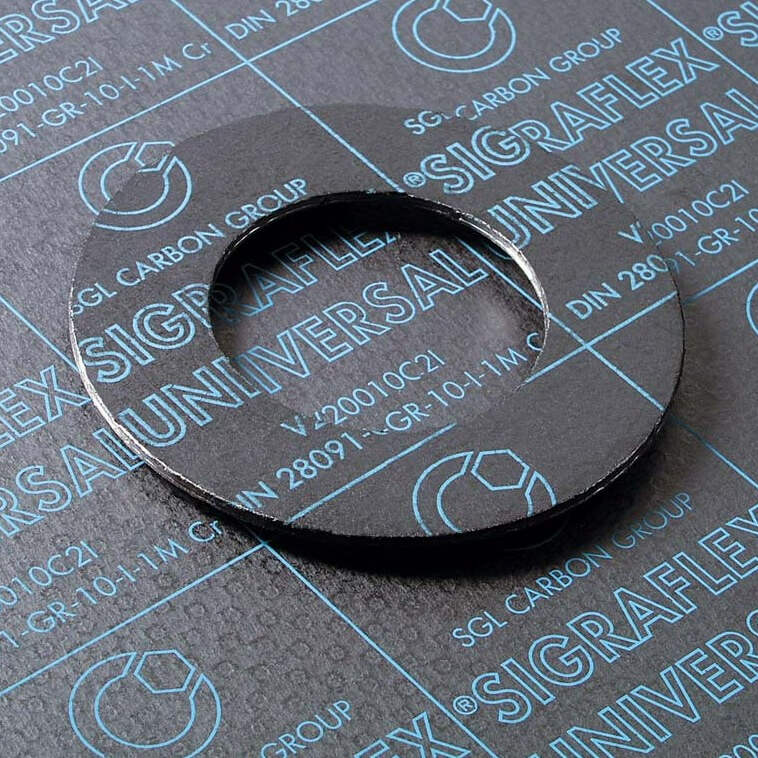

Sigraflex Universal
Sigraflex Universal je zosilnená doska z expandovaného impregnovaného grafitu zosilnená perforovanou vložkou z nerezovej ocele SS 316L. Táto doska spĺňa podmienky TA Luft. Môže byť využívaná pre tesnenia prírubových spojov prevažne v potrubiach aj ako tesniaci materiál uzáverov nádob. Sigraflex Universal je vhodný pre prostredie horúcich, korozívnych médií, teplární, chemických a petrochemických oblastí.
Všeobecné údaje:
Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m
Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka
Tolerancia: ± 2 %

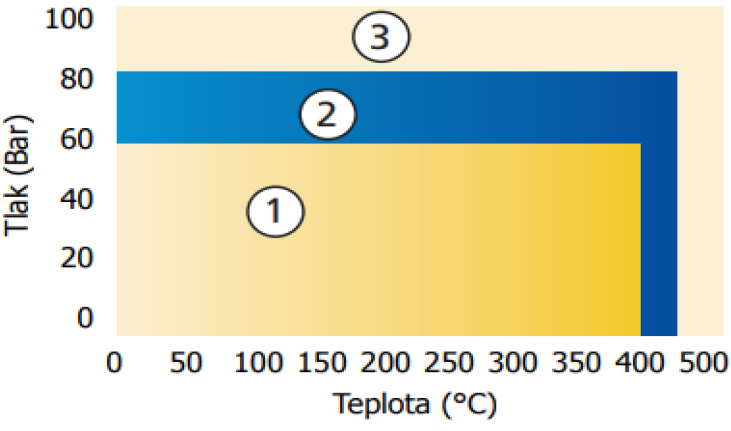

Oblasť použitia
- doporučená oblasť použitia v súlade s chemickou odolnosťou
- rozšírená oblasť použitia, doporučená konzultáciou
- túto oblasť použitia je nutné konzultovať
| Technické údaje | sigraflex universal |
|---|---|
| označenie podľa DIN 28 091-4 | GR-10-I-1M-CR |
| certifikácia | AM, DVGW, Blow-out, Fire Test |
| hrúbka [mm] | 1 / 1,5 / 2,0 / 3,0 |
| počet vložiek | 1 / 1 / 1 / 2 |
| materiál vložky DIM/ASTM | 1.4401/SS316 (L) (hrotovaný) |
| hrúbka vložky [mm] | 0,1 |
| max. teplota [°C] | -250 až +500 |
| max. tlak [bar] | 100 |
| hustota DIN 28090-1 [g/cm³] | 1,0 |
| obsah popola v grafite DIN/ASTM [%] | ≤ 2,0 |
| obsah chloridu DIN 51 903 [%] | ≤ 25 |
| stlačiteľnosť ASTM F 36A-66 [%] | 30-45 |
| zotavenie ASTM F 36A-66 [%] | 15 |
| stálosť v tlaku DIM 52913 16h/300°C N/mm² | ≥ 45 |
| plynupriepustnosť [cm³/min] | podľa TA Luft 6,0x10-5 mbar l/(sxm) |
| špec.množstvo netesnosti [mg/s/m] | podľa TA Lu ft 1,0x10-4 mbar l/(sxm) |
| ukazovateľe tesnosti (bD=20 mm) DIM E 2505 | |
| min. montážny merný tlak [M/mm²] | 10-12-15-17 (pri 10-16-25-40 bar) |
| m DIN faktor | 1,3 |
| max. prípustný merný tlak [M/mm²] | 180 / 160 / 140 |
| max. príp. merný tlak za prevádzky [M/mm²] | 160 / 140 / 120 |
