Temagraph HP

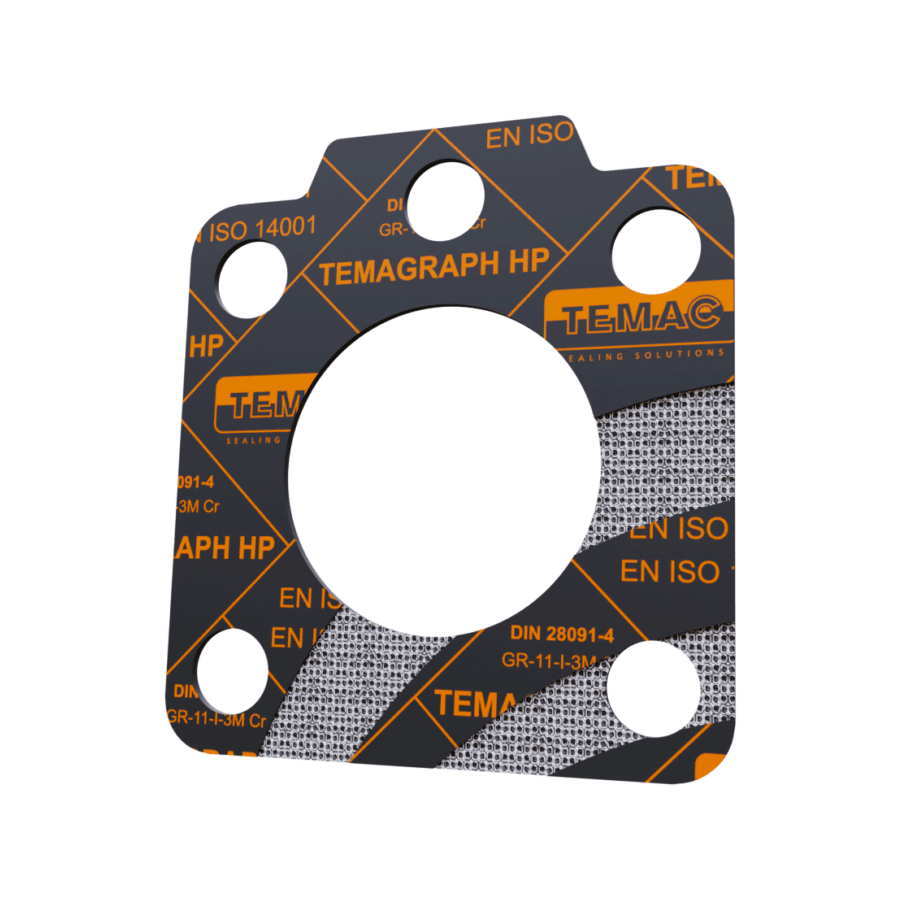

Temagraph HP je viacvrstvový tesniaci materiál z expandovaného grafitu s viacerými vložkami z hrotovaného plechu z nerezovej ocele o hr. 0,05 mm, ktoré nie sú lepené (ozn. podľa DIN 28091-4: GR-11-I-3M). Toto sendvičové prevedenie poskytuje a plne funkčne zaisťuje aplikáciu všade tam, kde je potrebné utesniť vysoké teploty aj tlakové požiadavky zákazníka. Touto špeciálnou grafitovou doskou rozširujeme už zavedenú a v praxi osvedčenú radu grafitových dosiek. Temagraph HP ponúkame v základných rozmeroch 1000×1000, v hrúbkach od 1 do 4 mm.
Všeobecné údaje:
Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m
Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka
Tolerancia: ± 2 %

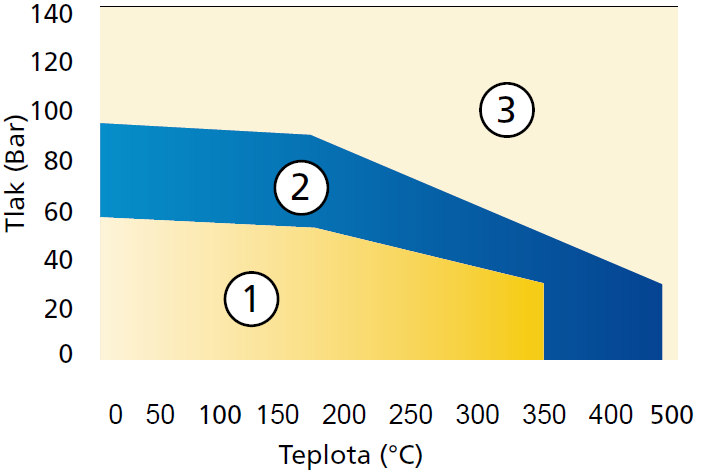

Oblasť použitia
- doporučená oblasť použitia v súlade s chemickou odolnosťou
- rozšírená oblasť použitia, doporučená konzultáciou
- túto oblasť použitia je nutné konzultovať
| Technické údaje | temagraph HP Univerzal |
|---|---|
| označenie podľa DIN 28 091-4 | GR-10-O-1 K-Cr |
| certifikácia | BAM, DVGW |
| hrúbka [mm] | 0,75 / 1,0 / 1,5 / 2,0 / 3,0 |
| počet vložiek | 1 / 1 / 1 / 1 / 2 |
| max. teplota [°C] | od -200 do +550 |
| max. tlak [bar] | 200 |
| hustota DIN 28090-1 [g/cm³] | 1,0 |
| obsah popola v grafite DIN/ASTM [%] | ≤ 2,0 |
| obsah chloridu DIN 51 903 [%] | ≤ 50 |
| materiál vložky DIN/ASTM | 1.4401/SS316 (hladký) |
| hrúbka vložky [mm] | 0,05 |
| stlačiteľnosť ASTM F 36A-66 [%] | 10-15 |
| zotavenie ASTM F 36A-66 [%] | 40-50 |
| stálosť v tlaku DIM 52913 16h/300°C N/mm² | ≥ 45 |
| plynupriepustnosť [cm³/min] | ≤ 0,60 |
| špec.množstvo netesnosti [mg/s/m] | ≤ 0,06 |
| min. montážny merný tlak [M/mm²] | 10 |
| m DIN faktor | 1,3 |
| max. prípustný merný tlak [M/mm²] | 100 |
| max. príp. merný tlak za prevádzky [M/mm²] | 60 |
