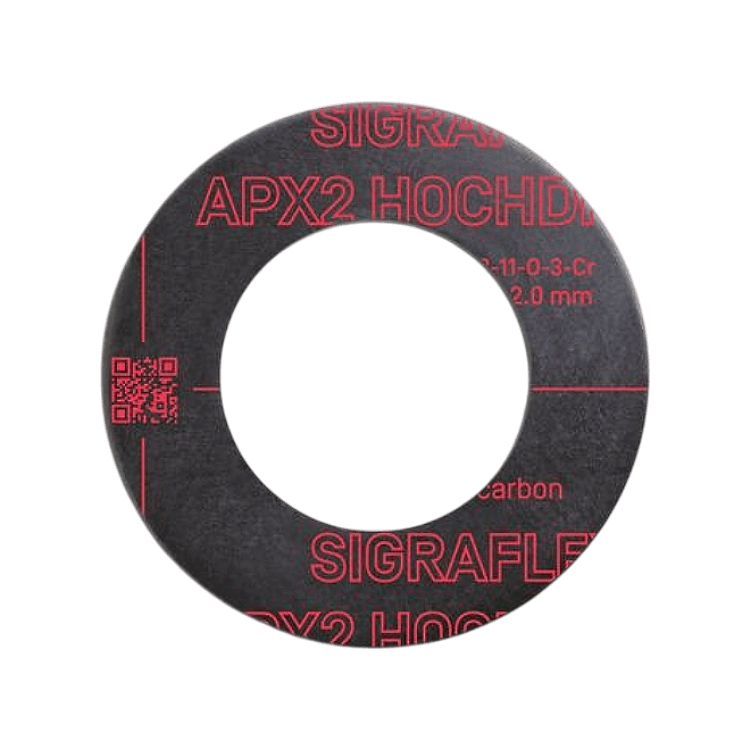

Sigraflex APX2 Hochdruck

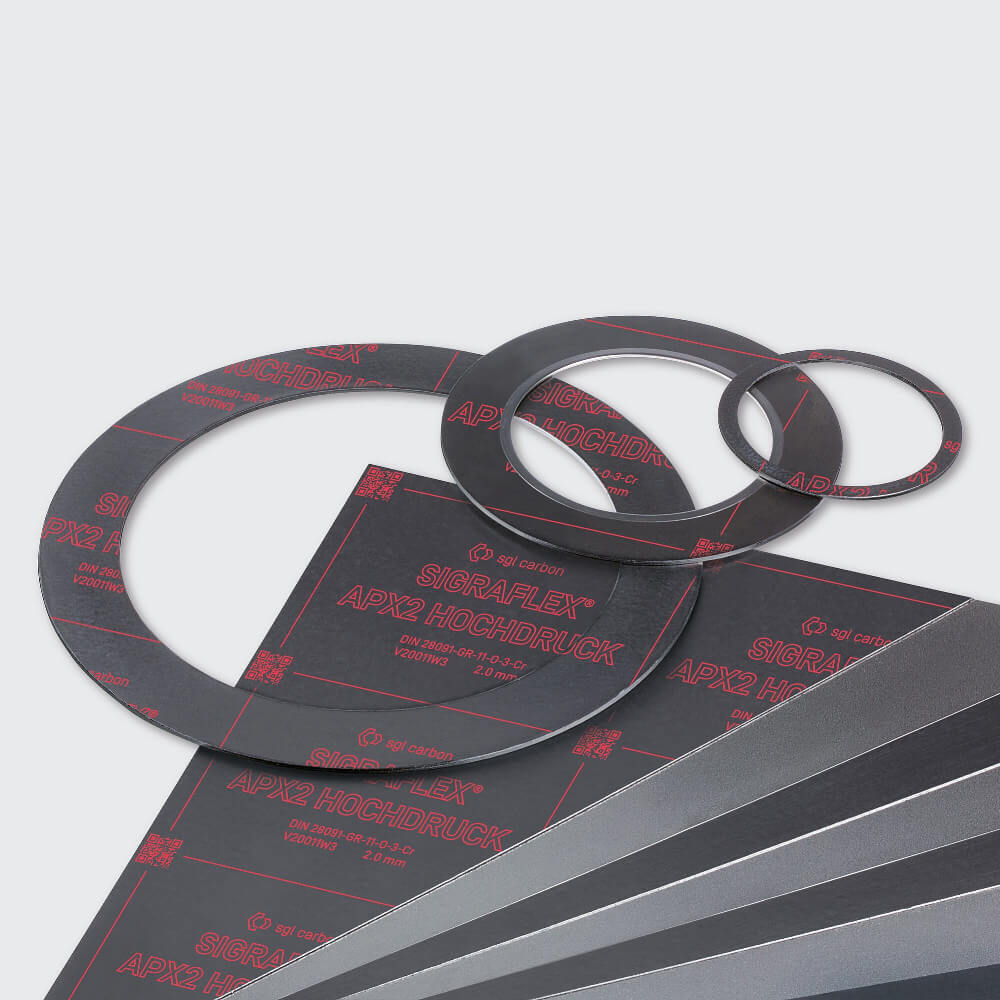

Viacvrstvový vysokopevnostný, vysokoteplotný tesniaci plech z prírodného grafitu s hladkou nerezovou výstužou bez použitia lepidla. Sigraflex® APX2 Hochdruck je určený pre aplikácie pri vysokých teplotách. Plech je vyrobený unikátnou technológiou Sigraflex Hochdruck a pozostáva z vrstiev grafitovej fólie SIGRAFLEX® APX2 hrúbky 0,5 mm, odolný proti oxidácii a výstužné vrstvy sú z nehrdzavejúcej ocele hrúbky 0,05 mm. Bol vyvinutý pre všeobecné priemyselné aplikácie ako univerzálny materiál. Spĺňa vysoké požiadavky na spoľahlivosť, bezpečnosť, ochranu ľudí a životného prostredia. Sigraflex® APX2 umožňuje užívateľom vo výrobnom priemysle pri takmer všetkých druhoch použitia spoľahlivé a isté utesnenie v oblasti plochých tesnení.

Všeobecné údaje:

Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m

Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka

Tolerancia: ± 2 %

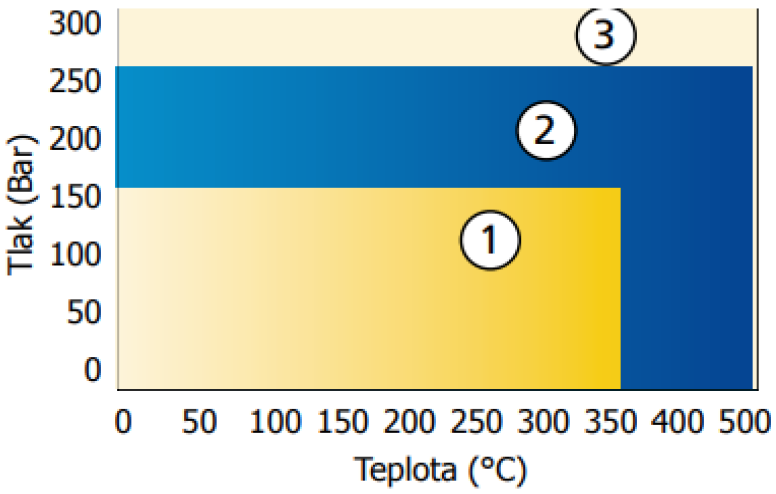

Oblasť použitia

doporučená oblasť použitia v súlade s chemickou odolnosťou
rozšírená oblasť použitia, doporučená konzultáciou
túto oblasť použitia je nutné konzultovať

Technické údaje	Sigraflex APX2 Hochdruck
označenie podľa DIN 28 091-4	GR-11-I-3-Cr
certifikácia	TA Luft, BAM, DVGW, Blow-out, Fire Test
hrúbka [mm]	1 / 1,5 / 2,0 / 3,0 / 4,0
počet vložiek	1 / 2 / 3 / 5 / 7
materiál vložky DIM/ASTM	1.4401/SS316 (L) (hladká)
hrúbka vložky [mm]	0,05
max. teplota [°C]	-269 až +580
max. tlak [bar]	250
hustota DIN 28090-1 [g/cm³]	1,1
obsah popola v grafite DIN/ASTM [%]	≤ 0,05
obsah chloridu DIN 51 903 [%]	≤ 20
stlačiteľnosť ASTM F 36A-66 [%]	35
zotavenie ASTM F 36A-66 [%]	15
stálosť v tlaku DIM 52913 16h/300°C N/mm²	≥ 45
plynupriepustnosť [cm³/min]	podľa TA Luft 3,9x10-5 mbar l/(sxm)
špec.množstvo netesnosti [mg/s/m]	podľa TA Luft 1,0x10-4 mbar l/(sxm)
ukazovateľe tesnosti (bD=20 mm) DIM E 2505
min. montážny merný tlak [M/mm²]	20
m DIN faktor	1,3
max. prípustný merný tlak [M/mm²]	280 / 270 / 250 / 230
max. príp. merný tlak za prevádzky [M/mm²]	230 / 210 / 190 / 170
