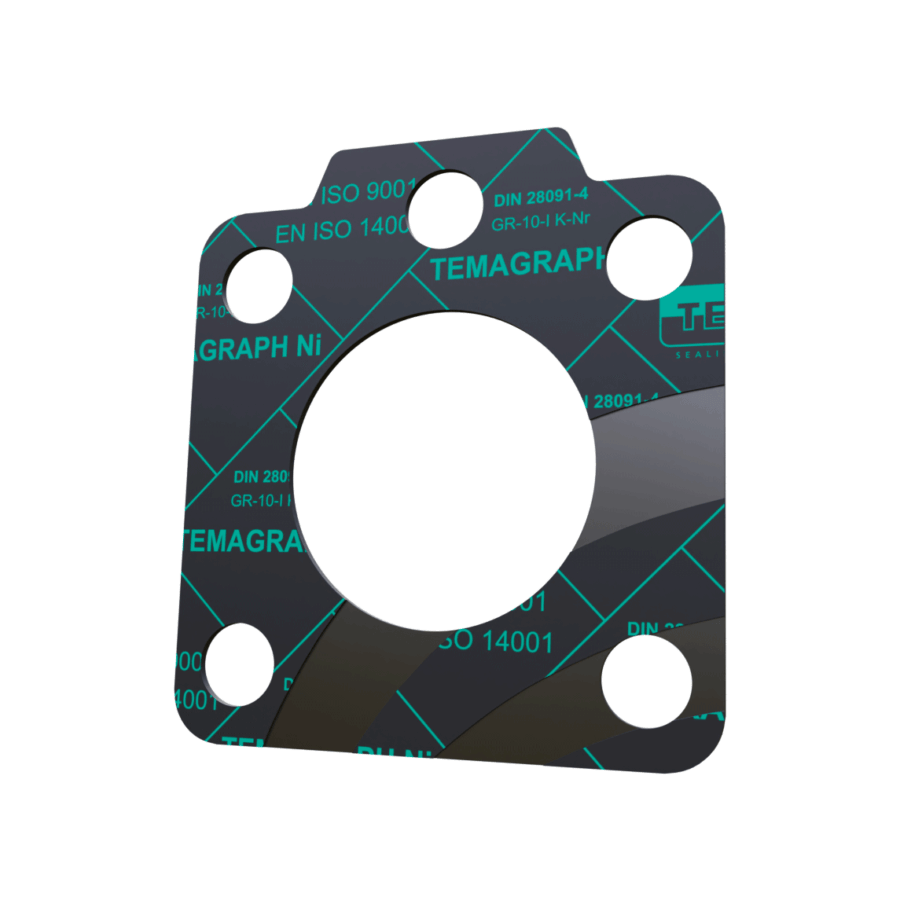

Temagraph Ni
Zosilnená tesniaca doska z čistého expandovaného grafitu vystužená hladkou vložkou z niklovej fólie. Dlhodobo odoláva vysokým tlakom a zmenám teplôt. Preto má široké využitie najmä v extrémnych podmienkach, parných zariadeniach, v chemickom, petrochemickom a inom priemysle.
Všeobecné údaje:
Rozmer dosky:
1,0 x 1,0 m
1,5 x 1,5 m
Ďalšie rozmery dosiek možno vyrobiť podľa požiadaviek zákazníka
Tolerancia: ± 2 %

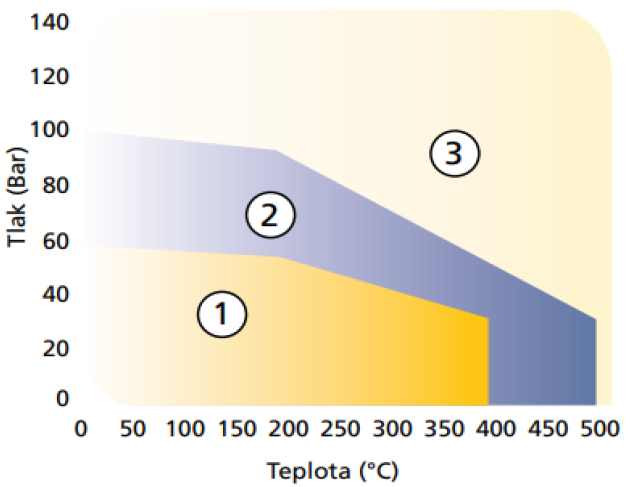

Oblasť použitia
- doporučená oblasť použitia v súlade s chemickou odolnosťou
- rozšírená oblasť použitia, doporučená konzultáciou
- túto oblasť použitia je nutné konzultovať
| Technické údaje | temagraph Ni |
|---|---|
| označenie podľa DIN 28 091-4 | GR-10-I K-Ni |
| certifikácia | |
| hrúbka [mm] | 1,0 / 1,5 / 2,0 / 3,0 |
| počet vložiek | 1 alebo 2 |
| materiál vložky DIM/ASTM | 2.4066 / niklová fólia (hladká) |
| hrúbka vložky [mm] | 0,013 |
| max. teplota [°C] | od -200 do +500 |
| max. tlak [bar] | 100 |
| hustota DIN 28090-1 [g/cm³] | 0,7-1,0 |
| obsah popola v grafite DIN/ASTM [%] | ≤ 2,0 |
| obsah chloridu DIN 51 903 [%] | ≤ 50 |
| stlačiteľnosť ASTM F 36A-66 [%] | 40-50 |
| zotavenie ASTM F 36A-66 [%] | 10-15 |
| stálosť v tlaku DIM 52913 16h/300°C N/mm² | ≥45 |
| plynupriepustnosť [cm³/min] | <0,8 |
| špec.množstvo netesnosti [mg/s/m] | <0,08 |
| ukazovateľe tessnosti (bD=20 mm) DIM E 2505 | |
| min. montážny merný tlak [M/mm²] | 10 |
| m DIN faktor | 1,3 |
| max. prípustný merný tlak [M/mm²] | 110 |
| max. príp. merný tlak za prevádzky [M/mm²] | 100 |
